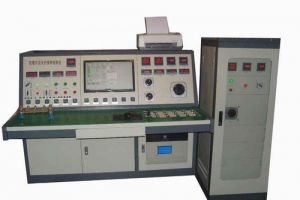

低壓礦用開關插件繼電保護智能試驗臺

一、技術特征及配置說明

1、計算機操作和人工操作試驗方法并存，方便工作人員針對插件的調試和檢測。

2、試驗線路完全模擬井下開關工作狀態。

3、必須按規定逐項測試，否則不能自動生成測試報告，做到科學管理。

4、立柜一為三相試驗電源（127V、1140V）控制柜。

5、中間操作柜為插件調試柜。

6、立柜二為三相同步測試、真空特性測試儀、動作特性測試、插件調試盒,（KM-DS型）等組合柜體。

二、檢測功能

1、JDB、ABD、QJZ-300、PIR-400等所有起動器電子保護器測試。

2、BKD9、BKD1、BKD16、BKD20、KBZ1、DT5等所有真空饋電開關保護插件試驗。

3、BGP系列真空配電裝置用繼電保護器的測試功能，由用戶提出具體生產廠家及型號。

4、ZBZ、ZBX系列電鉆、照明信號保護裝置用電子保護插件的測試，適用于所有廠家和型號。

5、真空接觸器、斷路器三相吸合同步性檢測。

6、真空接觸器開關管真空度（耐壓值）的測定。

產品參數

1、電源：三相四線380V，容量20KVA

2、高開控制電源：0～130%Ue×100V；

3、模擬零序電流：0～10A； 零序電壓：0～100V移相可調

4、模擬過流：200A~2000A； 容量：10KVA；

5、模擬電源側對地電容：0.1μf、0.22μf；

6、模擬負載對地電容：0.1μf、0.22μf、0.47μf、1.0μf；

7、模擬漏電電阻、漏地閉鎖、回路電阻、絕緣電阻：0～99.9K；

8、保護時間計時范圍：0～999.999s六位，小分辨率1ms；

9、電容補償電流：0～2000mA；

10、主回路試驗電源：127V、1140V×110%；
