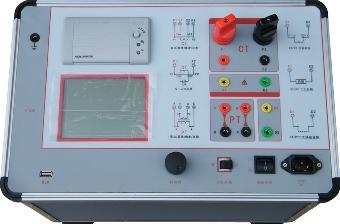

變頻互感器測試儀
達瑞電氣為您推薦
產品特征
- 1、功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
- 2、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
- 3、測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
- 4、基于先進的低頻法測試原理，能應對拐點高達30KV的CT測試。
- 5、界面友好美觀，全中文圖形界面。
- 6、裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。
- 7、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
- 8、易于攜帶，裝置重量<9Kg。
| 測試用途 |
保護類CT，保護類PT |
| 輸出 |
0～180Vrms，12Arms，36A（峰值） |
| 電壓測量精度 |
±0.2% |
| CT變比測量 |
范圍：1～30000 |
| 精度：±0.2% |
| PT變比測量 |
范圍：1～10000 |
| 精度：±0.2% |
| 相位測量 |
分辨率：0.5min |
| 精度：±5min |
| 二次繞組電阻測量 |
范圍：0～300Ω |
| 精度：2%±2mΩ |
| 交流負載測量 |
范圍：0～300VA |
| 精度：2%±0.2VA |
| 輸入電源電壓 |
AC220V±10%，50Hz |
| 工作環境 |
溫度：－10℃ ～ 50℃，濕度：≤90% |
| 尺寸、重量 |
尺寸：33×29.4×18cm3，重量：≤9Kg |
參數分析儀是在本公司開發的、廣受贊譽并大量應用的互感器多功能全自動綜合測試儀基礎上，廣泛聽取用戶意見、
經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。裝置采用高性能DSP和ARM
、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于水平，是電力行業用于互感器的專業測試儀器。
注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
 |
