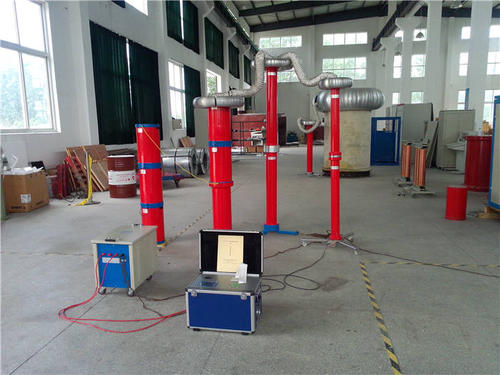

40kvA/120kv 頻串并聯諧振點擊次數：3897
發布時間：2020-08-05 09:31:10 |
|---|
| 40kvA/120kv 頻串并聯諧振 達瑞電氣為您推薦 裝置特點 1) 自動尋找諧振點，頻率范圍20-300Hz,頻率分辨率0.1Hz; 2) 自動升壓試驗,用戶可設置試驗程序,系統自動按設置的程序完成試驗過程; 3) 自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據； 4) 五種保護功能：具有過壓、過流、斷電、閃絡及全壓輸出保護功能； n 過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置; n 過流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置; n 擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷 害，變頻電源內電子元件不會擊穿; n 斷電保護：試驗電源斷電后，裝置能快速保護; n 全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出; 5) 液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流; 適用范圍 1、滿足15000kW/6kV火力發電機，試驗頻率45～65Hz，電容量≤0.1μF，zui高試驗電壓不超過16kV。 2、滿足6.3kV/185mm2長度≤300m電纜的變頻交流耐壓試驗，電容量≤0.12μF，試驗頻率30～300Hz，試驗電壓15kV。 3、滿足1250kVA/6kV主變的交流耐壓，試驗頻率45～65Hz，電容量≤0.01μF，zui高試驗電壓不超過25kV。 4、滿足6kV母線，開關等電氣設備的交流耐壓，試驗頻率30～300Hz，zui高試驗電壓不超過32kV。 部件裝置技術參數 1. 激勵變壓器MSB-4.5kVA/1kV/3kV0.4kV 1臺 a) 額定容量：4.5kVA； b) 輸入電壓：380V，單相； c) 輸出電壓：1kV；3kV； d) 結 構：干式； e) 重 量：約30 kg； 2. 變頻電源MSBPB-4.5kW/380V 1臺 a) 額定輸出容量：4.5kW b) 工作電源：380±10%V（單相），工頻 c) 輸出電壓：0 – 400V，單相， d) 額定輸入電流：12A e) 額定輸出電流：12A f) 輸出波形：正弦波 g) 電壓分辨率：0.01kV h) 電壓測量精度：0.5% i) 頻率調節范圍：30 – 300Hz j) 頻率調節分辨率：≤0.1Hz k) 頻率穩定度： 0.1% l) 運行時間：滿足被試品試驗要求 m) 滿足被試品試驗要求元器件zui高溫度≤65K; n) 噪聲水平：≤50Db o) 重量約15kg； 3. 高壓電抗器MSDK-30kVA/20kV 2節 a) 額定容量：30kVA; b) 額定電壓：20kV； c) 額定電流：1.5A； d) 電感量：45H/單節；兩節串聯90H e) 品質因素：Q≥30 (f=45Hz)； f) 結 構：干式； g) 重 量：約32kg； 4. 電容分壓器FRC-40kV -500pF 1套 a) 額定電壓：40kV； b) 高壓電容量：500pF c) 介質損耗：tgσ≤0.5%； d) 分壓比：1000：1 e) 測量精度：有效值1.5級； f) 重 量：約7kg； 5. 補償電容器MSBC30kV/25000pF 1套 a) 額定電壓：30kV b) 高壓電容量：25000pF c) 介質損耗：tgσ≤0.5%； d) 重 量：約7kg； 注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布  注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布 |
