串聯諧振試驗設備
產品簡介

該裝置主要針對11kV/30MW水輪發電機的交流耐壓試驗設計制造。電抗器采用兩只分開設計

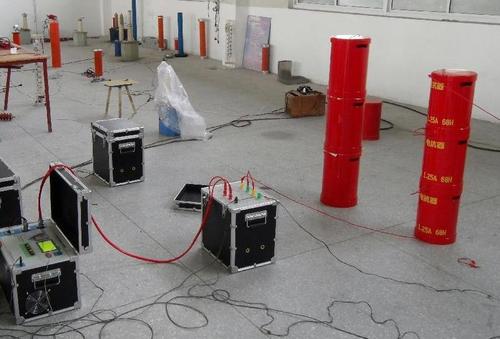

該裝置主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器組成。
串聯諧振在電力系統中應用的優點：
1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整
個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q。
2、設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試
驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置
的1/10-1/30。
3、改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，
有效的防止了諧波峰值對試品的誤擊穿。
4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流
迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十
倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的
短路電流燒傷故障點的憂患。
5、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢
復電壓的再建立過程很長，很容易在再次達到閃落電壓前斷開電源，這種電壓的恢復過程是一種能量積累
的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。
◆ 諧振試驗裝置選配參考方案：
A. 電纜諧振試驗裝置選配參考方案
B. 發電機諧振試驗裝置選配參考方案
C. 變電站電器設備諧振裝置選配參考方案
D. CVT校驗用諧振升壓裝置選配參考方案
BPXZ-L串聯諧振試驗設備產品別稱
變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、發電機交流耐壓諧振升壓裝置

產品特性
1、裝置具有過壓、過流、零位啟動、系統失諧(閃落)等保護功能，過壓過流保護值可以根據用戶需要整定
試品閃落時閃落保護動作并能記下閃落電壓值，以供試驗分析
2、整個裝置單件重量很輕，zui大不超過40kg，便于現場使用
3、裝置具有四種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度
工作模式為：全自動模式、手動模式、自動調諧手動升壓模式
4、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示
掃描曲線，方便使用者直觀了解是否找到諧振點
6、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化
