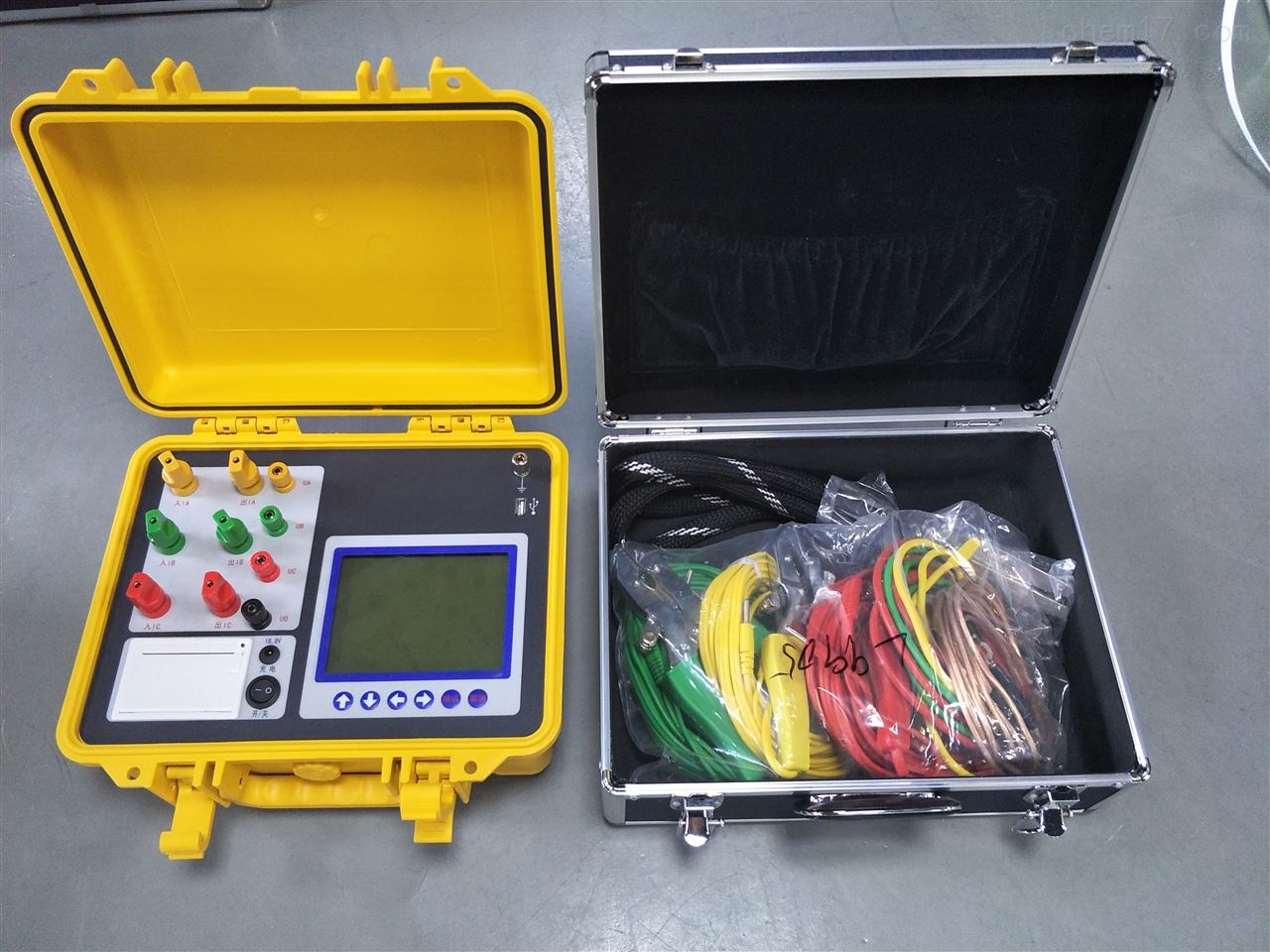

10A變壓器彩屏容量測試儀

達瑞電氣為您推薦

測試用途
變壓器的容量、空載電流、空載損耗、短路電壓、短路(負載)損耗測量
工作電源 輸入電壓 185Vac～250Vac
允許輸入電壓      85Vac～264Vac
頻率              50/60Hz
輸入功率          40VA
交流電壓范圍      10～650V
分辨率            0.001V
準確度            0.2%±0.001V
交流電流范圍      0.5～60A
分辨率            0.001A
準確度            0.2%±0.001A
分辨率            0.001Hz
準確度            0.2%±0.001Hz
功率范圍          0～39kW
分辨率            0.001kW
準確度            ＜±0.5%(CosΦ＞0.1)，±1.0%(0.02＜CosΦ＜0.1)

功能說明
①液晶顯示屏:用于漢字顯示，指導操作，直觀讀數。
②保險盒:保護儀器正常工作。
③接地柱:與大地連接，保證人身安全。
④面板式打印機:打印測量結果。
⑤測量變壓器容量和有源負載接線端子。
⑥測量變壓器空載負載損耗接線端子。
⑦外部220VAC電源插座，充電時及使用外部電源時使用。
液晶面板
液晶顯示界面主要有十一屏，包括主菜單和十個功能界面，下面分別加以詳細介紹。
主菜單界面
主菜單共有十個可選項，分別為：容量測試、參數設置、有源負載、單相空載、三相空載、單相短路、三相短路、結果查詢、電氣參數、諧波分析。當光標指向哪一個功能選項時，哪個選項就變為反色顯示，可見圖四界面中選中項為‘容量測試’功能，按上下左右鍵可改變光標指向的選項。此時，按 確定鍵進入選中的功能顯示屏。最下端為提示行，顯示當前的日期時間、內部電池的電壓幅值和剩余電量百分比，從而可以及時掌握儀器的電池電量情況，了解儀器是否要充電避免沒有及時充電而在現場無法正常工作的情況。

10A變壓器彩屏容量測試儀廠家主菜單共有十個可選項，分別為：容量測試、參數設置、有源負載、單相空載、三相空載、單相短路、三相短路、結果查詢、電氣參數、諧波分析
