工作原理：

在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變為熱能產生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間存在相角差Ψ，Ψ的余角δ稱為介質損耗角，
δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路(Cn)和一被試回路(Cx)。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。
測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位等，再由單片機運用數字化實時采集方法，通過矢量運算便可得出試品的電容值和介質損耗正切值。

儀器內部已經采用了抗干擾措施，保證在外電場干擾下準確測量。

產品特性：

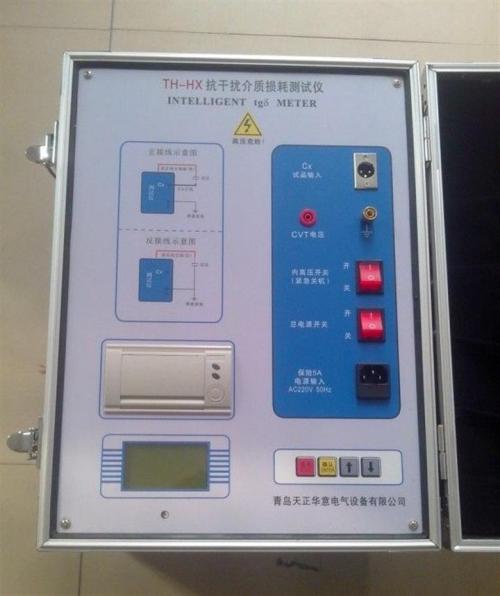

1、全自動變頻抗干擾介質損耗測試儀（CTV），采用復數電流法，測量電容、介質損耗及其它參數。測試結果精度高，便于實現自動化測量。
2、全自動變頻抗干擾介質損耗測試儀（CTV），采用了變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據。
3、采用大屏幕液晶顯示器，測試過程通過漢字菜單提示既直觀又便于操作。
4、操作簡便，測量過程由微處理器控制，只要選擇好合適的測量方式，數據的測量就可在微處理器控制下自動完成。
5、一體化機型，內附標準電容和高壓電源，便于現場測試，減少現場接線。
6、測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和專用測試線即可實現油介損測量。
7、設CVT測試功能，可實現CVT的自激法測試，無需外置附件，只需一次測量，C1,C2的電容和介損全部測出。
8、反接線測試采用ivddv技術,消除了以往反接線數據不穩定的現象。
9、具有反接線低壓屏蔽功能，在220kV CVT 母線接地情況下，對C11 可進行不拆線10kV 反接線介損測量。
10、全自動變頻抗干擾介質損耗測試儀（CTV），具有測量高電壓介損功能，能夠使用高壓變壓器或串聯諧振進行超過10kV電壓的介損試驗。
11、接地保護功能，當儀器不接地線或接地不良時，儀器不進入正常程序，不輸出高壓。過流保護功能，在試品短路或擊穿時儀器不受損壞。
12、觸電保護功能，當儀器操作人員不小心觸電時候，儀器會立即切斷高壓，保障試驗人員的安全.

產品簡介：

  采用復數電流法，測量電容、介質損耗及其它參數。測試結果精度高，便于實現自動化測量； 儀器采用了變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據；
儀器采用大屏幕液晶顯示器，測試過程通過漢字菜單提示既直觀又便于操作； 儀器操作簡便，測量過程由微處理器控制，只要選擇好合適的測量方式，數據的測量就可在微處理器控制下自動完成；
一體化機型，內附標準電容和高壓電源，便于現場測試，減少現場接線。

主要特點：

?1、具有正/反接線工作模式。

2、只需配備標準油杯和專用測試線，即可實現油介損測量。

3、采用變頻技術來消除現場工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據。

4、過流保護功能，在試品短路或擊穿時儀器不受損壞。

5、內附標準電容和高壓電源，便于現場測試，減少現場接線。

6、大屏幕液晶顯示器，漢字菜單提示測試過程，既直觀又便于操作。

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
